使用微焦点X射线CT系统观察功率电感

前言

为了降低对环境的影响，抵抗能源价格的上涨，各个领域都尽量实现节能减排。由此，产品上使用的零部件需要进一步提高性能和强化功能。零部件性能的提升还可以节省空间，降低功耗。本文中，我们使用X射线CT设备观察低功耗电感（线圈）中被称为功率电感的电子部件。

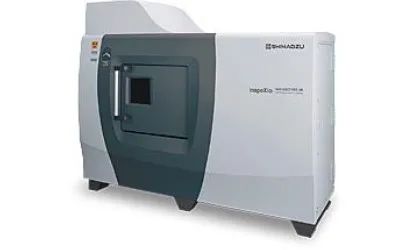

图1 insprXio SMX-225CT FPD HR Plus外观图

功率电感的特点

电感是一种由铜线缠绕而成，能够储存电能的电子元件，它的作用是稳定实装基板的电流，是一般电路设计所必需的器件。电感有各种各样的形状和结构，有铜线缠绕的绕线型，也有贴片电感。贴片电感有屏蔽式结构和无屏蔽式结构，屏蔽式结构是在（铁）芯上缠绕铜线，从部件的两侧就可以确认内部状态。

无屏蔽式结构贴片电感是用混合磁性材料的树脂封装铜线的，所以无法肉眼确认内部状态。对于不能从外部观察铜线状态部件，可以使用X射线透视设备和CT设备进行无损检查。

对功率电感的观察过程

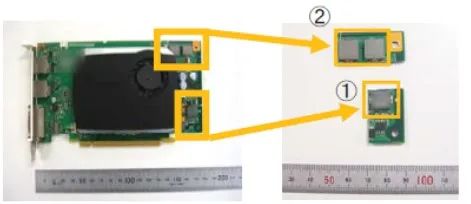

X射线CT设备inspeXio SMX-225CT FPD HR Plus（图1）的探测器使用大平板接收器，可以拍摄整个实装基板图像，但是这种基板上的功率电感大多是小型器件，所以采取放大拍摄的方法观察其细节。我们从产品（图2）中取出功率电感部分（图3）进行拍摄，以了解结构细节。图3中①为屏蔽式功率电感，②为无屏蔽式功率电感。

图2 实装板外观照片

图3 功率电感外观照片

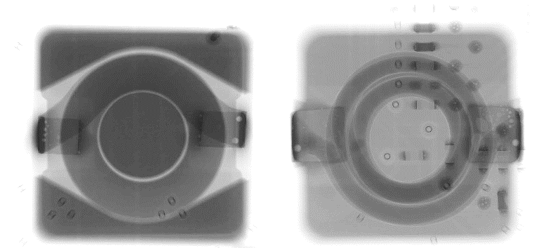

图4是屏蔽式功率电感的透视图像，图5是无屏蔽式功率电感的透视图像。屏蔽式电感在线圈周围有空间，可以看到左右都是开放的。这是为了确保预留调节所需狭缝。无屏蔽式功率电感由于线圈周围的磁性树脂起到狭缝的作用，因此不需要预留狭缝结构。因此，无屏蔽式更易于小型化，而且磁性树脂封装不受振动和湿度的影响。然而，对无屏蔽式结构的电感，当其受到来自外部的压力超过耐受值时，树脂封装可能破裂。

图4 屏蔽式

功率电感透视图像

图5 无屏蔽式

功率电感透视图像

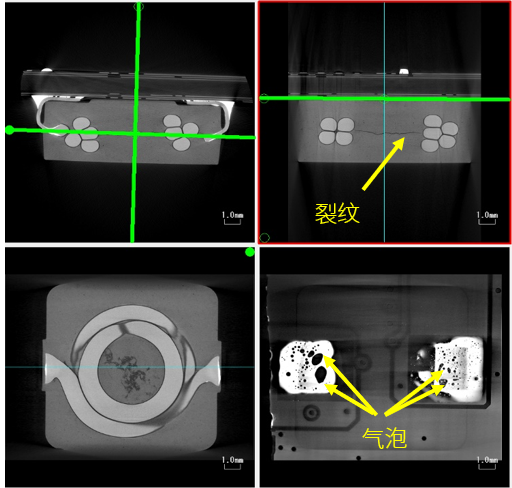

对无屏蔽式功率电感进行CT成像，并进行MPR显示，如图6所示。

Multi Planer Reconstruction(MPR)是从拍摄的CT图像中显示任意截面图像的功能，可以在图像②和图像③中显示与CT图像①垂直相交的截面图像，并在图像④中显示任意角度的截面图像。在CT图像中，密度越高的部分，显示颜色越白，因此，作为铜线的线圈看起来比磁性树脂更白。此外，在②和③的中心附近可以看到磁性树脂的裂缝（裂纹）。④中可以确认连接功率电感和基板的焊料中的孔隙（气泡）。

图6 无屏蔽式功率电感的MPR图像

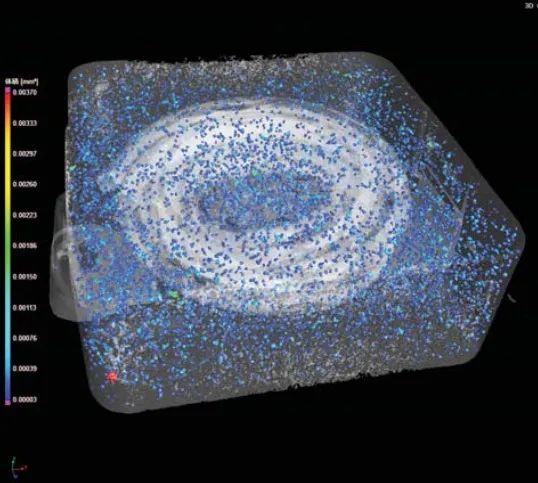

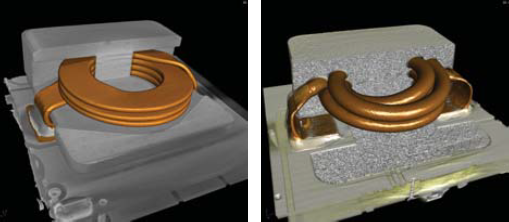

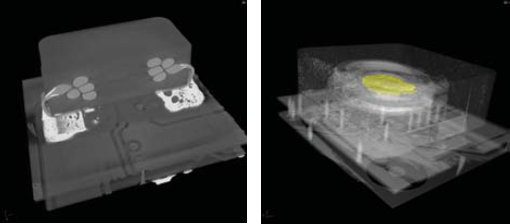

另外，使用三维软件VGSTUDIO MAX，可以实现CT图像的VR（Volume Rendering）显示，以更接近实物的形式进行观察。这样可以更详细地观察线圈导线的形状，以及贴装时与基板的焊点状态（图7）。此外，如图8所示，通过裂纹的可视化，可以立体地观察裂纹的形状和发展情况，进而分析产品中出现异常的情况，并研究制造过程中出现的不相容性。

此外，如图9和图10所示，可以仅提取线圈部分图像并观察绕线部分的状态。还可以通过与合格产品的CT数据进行比较，来确认线圈导线的变形。
