岛津试验机丨夹具世界系列之-压缩、弯曲、剪切夹具
压缩类
夹具

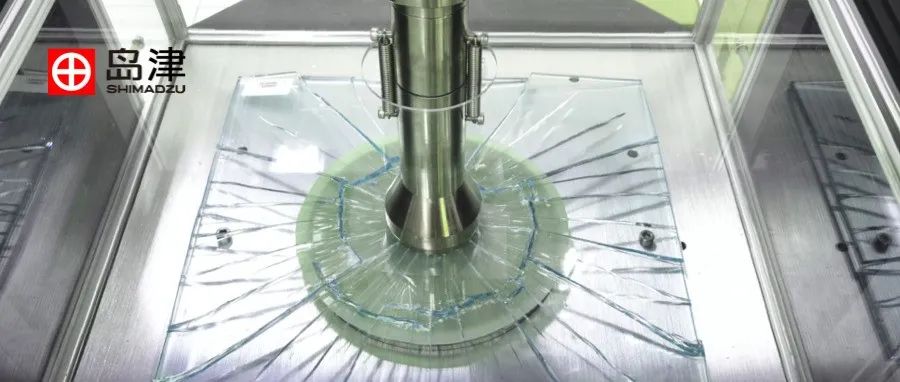

视频1 压缩试验（倾斜角度）
视频2 压缩试验（正面）

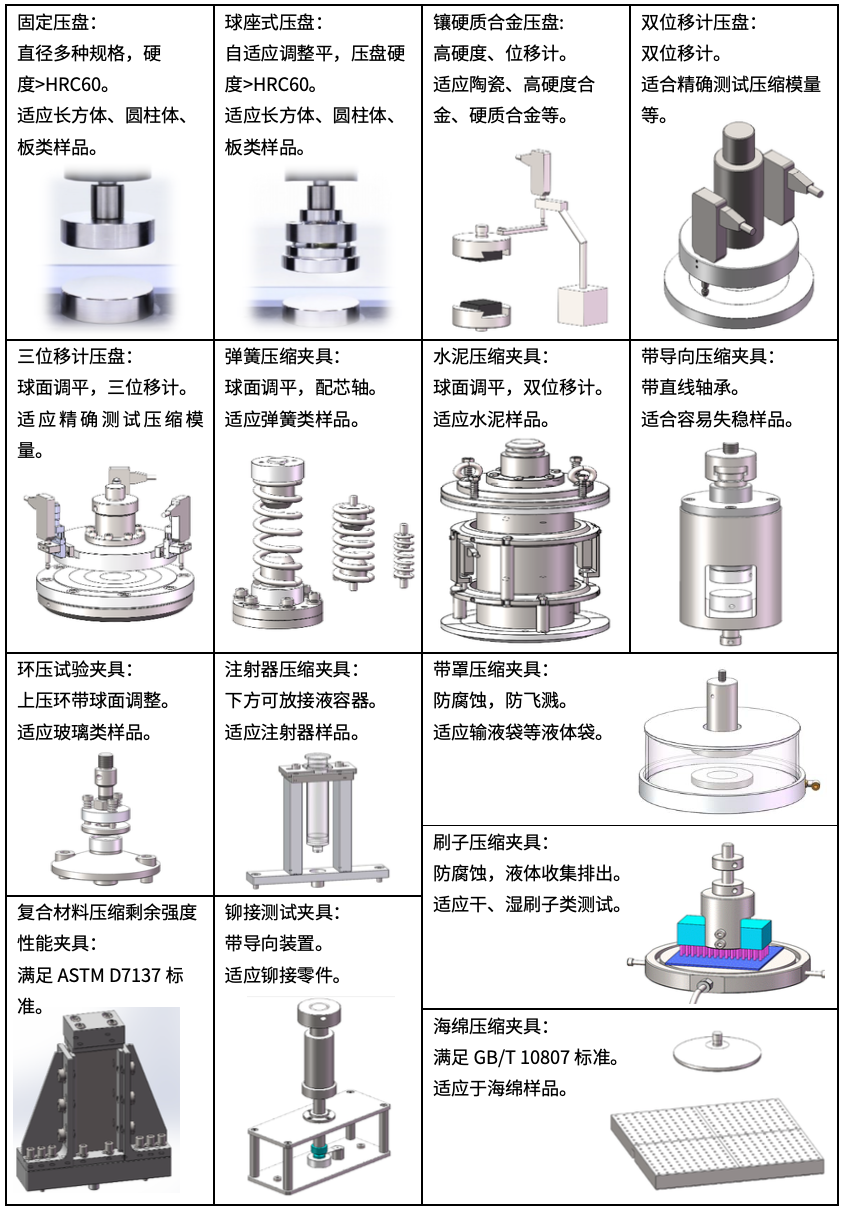

表一 压缩夹具表
弯曲类
夹具
弯曲试验，分为3点弯曲、4点弯曲、多点弯曲、悬臂弯曲以及特殊弯曲等。样品放置在下支点上，上支点对样品加载，样品承受弯曲载荷，测试样品受压力与样品弯曲变形之间的关系，可获取弯曲强度、弯曲模量、破断点挠度等指标。
不同材料的弯曲测试，样品形状、尺寸、测试环境、温度、试验遵循的标准各有不同，需要有针对性的夹具一一进行对应，因此夹具的种类极为丰富。
下面视频列举了复合材料的混合模式弯曲 (MMB方法)，采用悬臂弯曲方式，获取复材层间裂纹韧性，是一种比较特殊的弯曲测试。
视频3 复合材料MMB弯曲测试

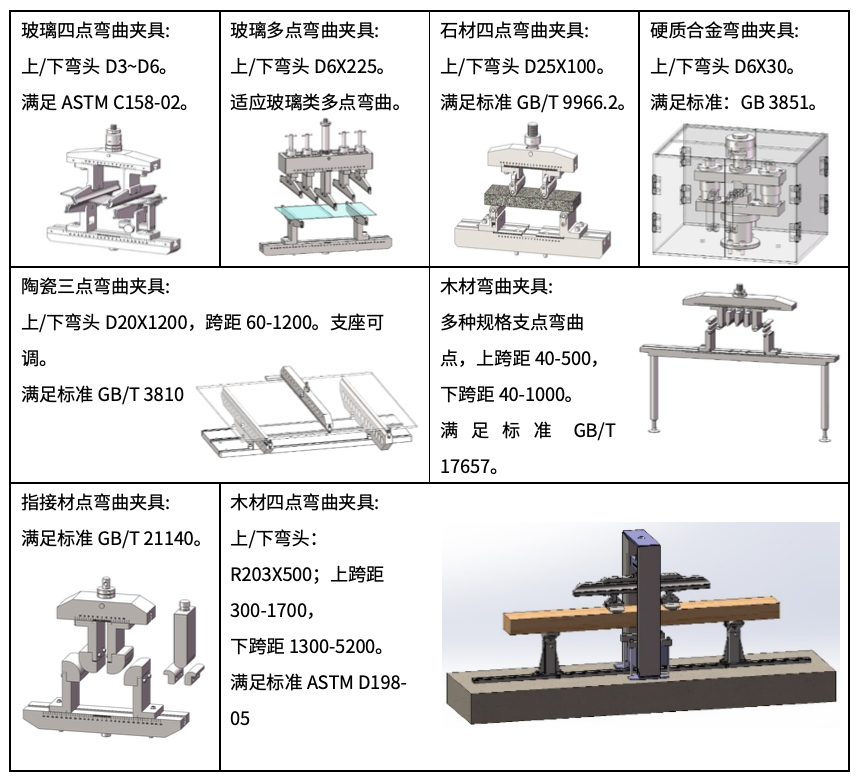

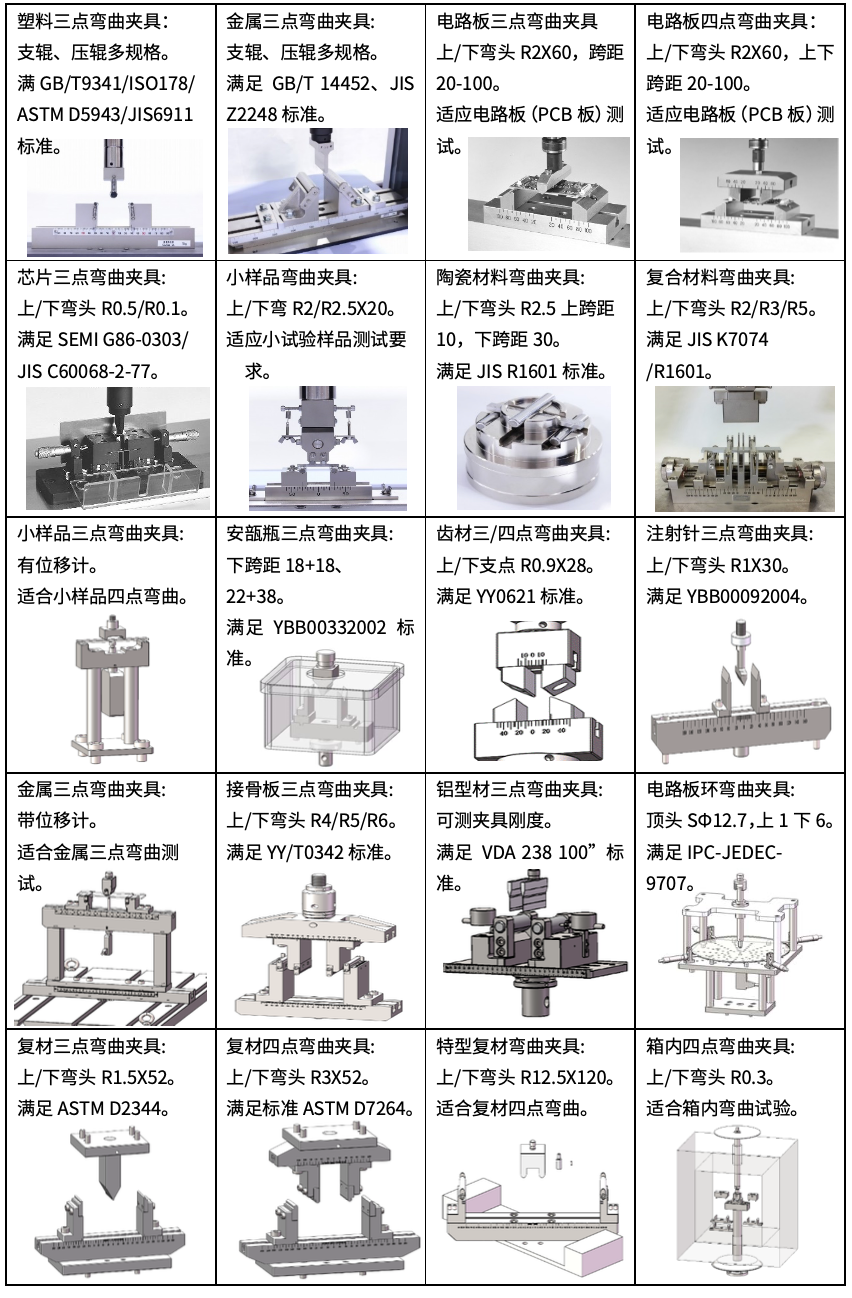

表二 弯曲夹具表
剪切类
夹具
剪切试验，一般分为单剪、双剪、冲孔剪切、复合剪切等。样品放置在上、下剪切头之间，承受作用在样品上下两面大小相等、方向相反、作用线相隔很近的载荷，促使各自作用的样品部分沿着与力作用线平行的受剪面发生错动。样品有一个受剪面,一般称为单剪试验；有两个受剪面称为双剪试验。
下面视频为V形切口梁法测定复合材料剪切性能试验，双V型缺口样品，正反面贴应变片测样品形变，下夹具固定样品左端，上夹具固定样品右端，上夹具向下移动，使样品承受剪切载荷。
视频4 复合材料剪切测试

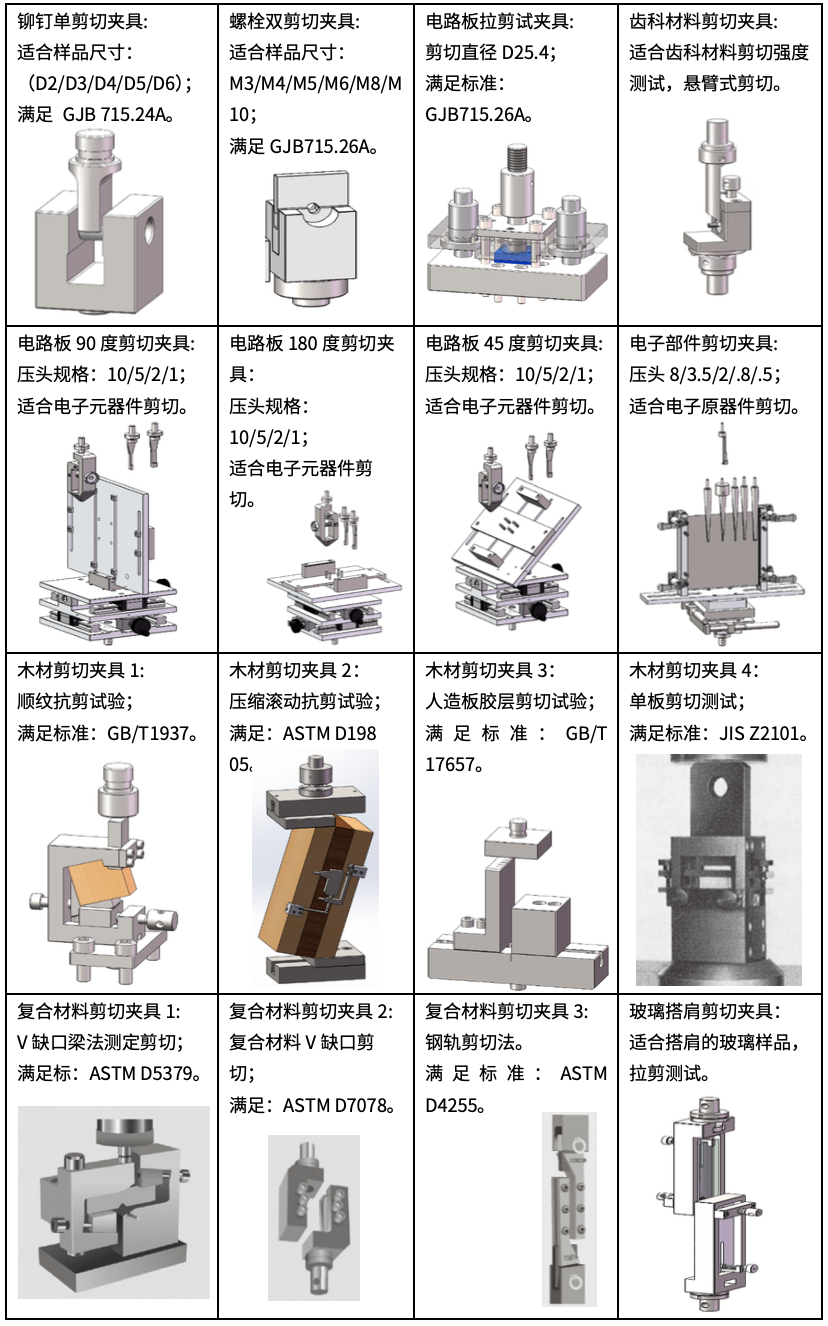

表三 剪切夹具表
在金属、橡胶、塑料、复合材料、木材、玻璃陶瓷、新材料等各行各业中，材料的力学性能测试是必不可少的，为了准确、便捷测试材料的压缩、弯曲、剪切等性能，岛津试验机设计了品种丰富的各类夹具，并提供丰富的测试方案。岛津试验机以百年技术积累与经验，为您提供优质的产品与服务。
岛津公司研制试验机长达104周年，有丰富试验机主机系列，更有数量众多、覆盖面广、种类众多的夹具为辅助，以百年积累与信赖为基石，为全球客户的技术革新做贡献。
