岛津试验机丨夹具世界系列之-百年家族

导读

力学性能是材料、结构与产品的重要指标,是保障产品安全可靠、使用寿命的基础。衣服面料需测试拉伸力、撕裂力、缝接强度以保证质量;食物需要测试其硬度、脆性、弹性、咀嚼性等来提高口感;建筑物中的钢筋、混泥土需测试基强度、韧性以保证稳固;高铁、汽车的材料与零件需测试其强度与疲劳寿命以保证安全;手机等电子电器也需测试抗压、抗弯能力防止屏幕碎裂…衣食住行相关,以及生产生活中所有材料与产品,一般均需考虑其力学性能。试验机是测试力学性能的专用仪器,试验机的夹具,是试验机的重要组成部分,是最终的执行机构。没有夹具,无法进行试验。


夹具选择合适与否,将直接影响测试数据。如何选择夹具?如何判断夹具是否适用?对于试验机测试系统尤为重要。


岛津公司研制试验机长达104周年,有全面丰富试验机主机系列,更有数量众多、覆盖全面、种类齐全的夹具为辅助,以百年积累与信赖为基石,为全球客户的技术革新做贡献。

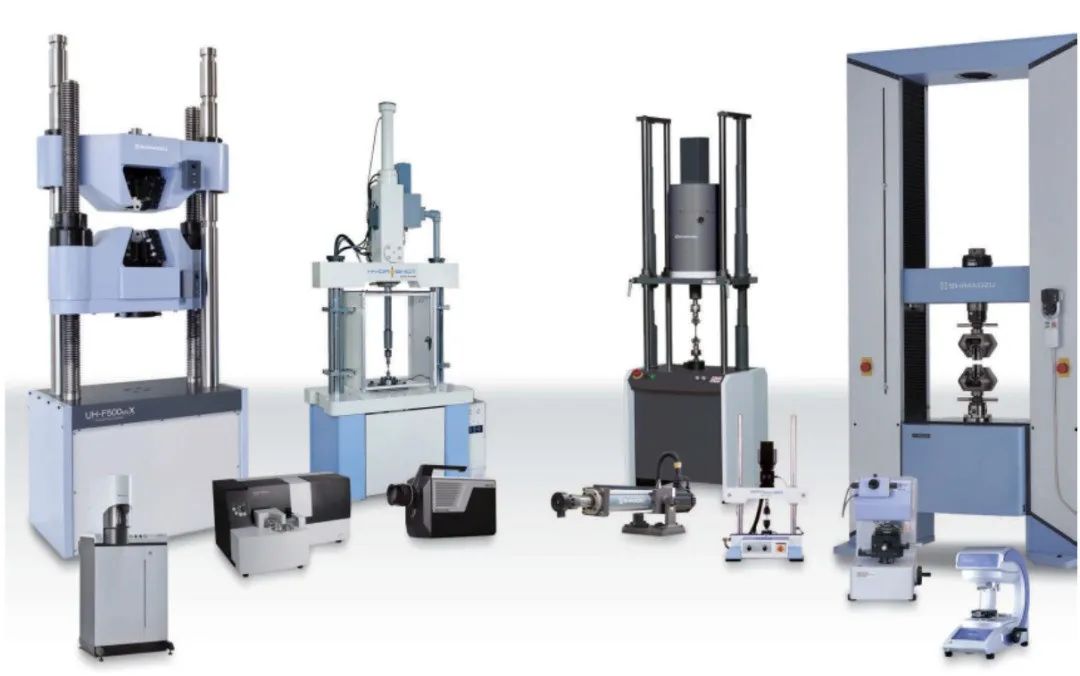

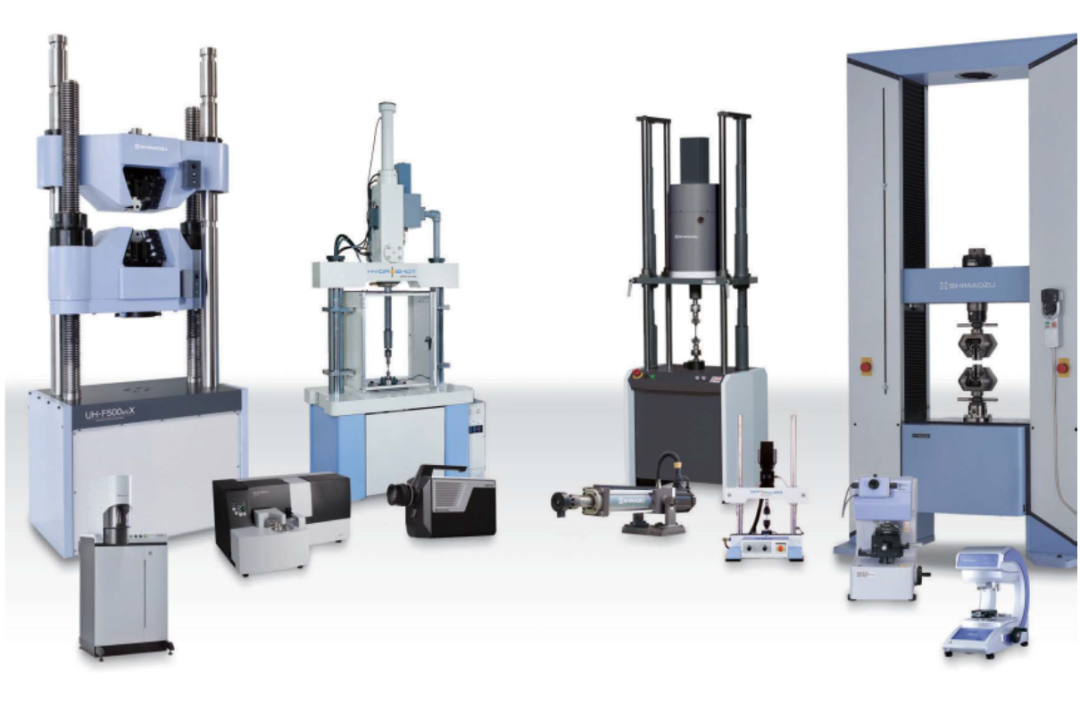

岛津试验机家族

夹具根据试验方法不同,大致可分为:拉伸类夹具、压缩类夹具、弯曲类夹具、剥离类夹具、剪切类夹具等;根据样品材料与种类的不同,可分为:金属、塑料、橡胶、纺织、玻璃陶瓷、医疗器械、电子电器、木材石材、质构等。岛津的试验机的夹具体系由标准夹具与定制夹具组成,标准夹具是较常用及通用性高的夹具,尺寸固定,批量制作;定制夹具完全按照客户要求设计,结构尺寸变化大,按订单制作。



本试验机夹具世界将向大家展示岛津夹具家族,系列介绍岛津夹具,针对夹具的原理、特点、适应范围等展开讲解。







拉伸夹具篇-标准夹具

拉伸夹具是材料测试中最常见的夹具类型,数量占试验机夹具60%以上。拉伸夹具测试材料的拉伸性能:拉伸强度、弹性模量、屈服强度、泊松比、N值、R值等。



拉伸夹具种类繁多,有手动螺纹方式、气动方式、液压方式,楔形、偏心轮自锁方式,也有缠绕方式等,有在室温下使用的,也有高温、低温、湿度或液体、气体环境下夹具。下面介绍标准、常用的拉伸夹具。



拉伸试验样品种类繁多,最常用、最典型的是哑铃状板材、棒材样品。此类样品两头粗,中间细。试验时,两端被夹具夹持,确保试验时不打滑,会对样品有一定损伤。中间部分尺寸小,材料所受应力较两端更大,确保试验时断裂在样品中部位置,有助于准确测量材料各项力学参数。

典型拉伸样品



● 气动平面拉伸夹具

工作原理:气缸内活塞上下运动,通过杠杆将力值增大后作用到试样表面。在试验过程中,通过调整气动压力和夹紧速度,可以获得对试样最佳的恒定夹紧力。

适用范围:适用于各种材料和试样类型的静态拉伸试验,包括塑料、橡胶、金属、纺织品、纸张、薄板、箔材和线材。



● 平面螺纹双推夹具



工作原理:转夹具左右两侧的螺杆,通过螺纹传动将力传递到夹齿面,从而夹紧试样。试样夹持后保证样品在垂直方向保持固定状态

适用范围:适用于塑料、金属、纺织品、纸张、薄片、箔、丝线等材料的拉伸、静态和拉-拉循环试验,不适用于高周动态疲劳试验

特征:夹紧范围大,用于各种厚度的试样和部件。夹面和夹具体之间的空间较大,便于试样装夹。





● 定位式楔形拉伸夹具

工作原理:旋转手柄使夹具体沿轴向上下运动,夹块固定于垂直位置,限制在水平方向移动,夹紧样品时,上下夹具的夹齿之间距离不变;楔形自锁紧原理,拉伸力越大,对样品夹紧力越大。

适用范围:适用于线材、塑料、金属、弹性体和复合材料拉伸、静态和拉伸循环试验,不适合高周疲劳试验。

特征:快速夹紧和松开,实现快速设置易于夹持试样,提高测试效率:自紧式楔形设计避免试样打滑:加载过程中夹面不动,夹具体移动,对中性好。

3种标准拉伸夹具比较如下:





结语

岛津试验机可提供品种丰富的各式夹具,以适应您的行业和试验应用。夹持力从 1 N到300KN不等,可适应各种样品,如橡胶、塑料、复合材料、金属、木材、玻璃陶瓷等材料的板、棒、线、绳等样品。对于具有独特试验需求的客户,岛津试验机夹具设计团队可提供专业定制服务。岛津试验机以百年技术积累与经验,为您提供世界一流的产品与服务。



“夹具世界系列”后续预告

1、特殊拉伸夹具篇

2、压缩、弯曲、剪切、剥离夹具篇

3、疲劳夹具篇

4、特色、热点行业夹具篇



敬请期待!

合作撰稿:杨汉章、方俊淇
