GCMS的CI和NCI离子源更换细节

导  言



GCMS的化学源分为正化学源和负化学源，均需使用反应气。CI源利用灯丝发射的高能电子先与反应气作用，导致反应气电离，产生一系列碎片离子，这些碎片离子再与样品分子发生反应。NCI源是高能电子先与反应气碰撞失去能量，变成慢电子，这些慢电子被样品分子捕获，从而得到负离子。

整个反应在离子源盒内完成，源盒内处于合适的真空状态。真空度过低，不能满足质谱本身要求；真空度过高，不利于高能电子与反应气的反应或者碰撞。仪器在设计时做了专门的设计，在组装时需要注意。

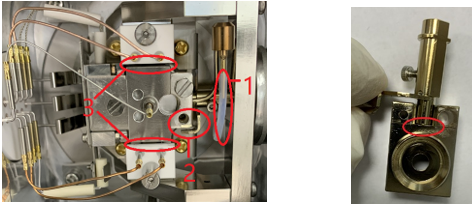

下面以NCI离子源为例。安装时需要注意调谐液管路的密封，接口卡具的位置，灯丝与源盒的相对平行。

1



Teflon管用于调谐液的导入。不能有污染、破损、折叠，两端连接处密封好，不能出现泄露。如果Teflon管未密封或者破损，调谐液将不能充分导入，导致调谐失败或结果偏差。Teflon管要求长度45-47mm。

2



接口卡具与离子源盒应该接触紧密。卡具的锥面与源盒的内凹面是可以完全合拢的。规范安装时右侧的缝隙在1mm左右。缝隙过大，卡具未能密封源盒接口，反应气可能从缝隙处溢出，源内压不足，调谐可能失败。

同时，卡具下部与离子源尽量不要接触。如果接触，高温下，金属膨胀变形，会导致离子源倾斜错位及形变。

3



完好安装的离子源及灯丝，两者间的缝隙应该是平行的。倾斜说明灯丝或离子源安装有偏差。

化学源的反应气使用甲烷、异丁烷、氨气。如果条件允许，使用异丁烷最好。异丁烷纯度更高，使用量也很小，调谐结果及样品分析结果相对会更好。
