IT如何更改分析仪器和PC端IP地址

对于规模较大的企业来说，内网是一个非常有力的IT管理工具。PC加入公司内网有时需要手动配置IP地址，只有这样才能访问内部网络。而PC与仪器通过网线电缆连接，更改电脑IP则相应需要更改仪器IP，否则仪器将无法与电脑端通讯。本文为IT工作人员介绍如何更改仪器配置IP，以便IT将PC及仪器加入内网。

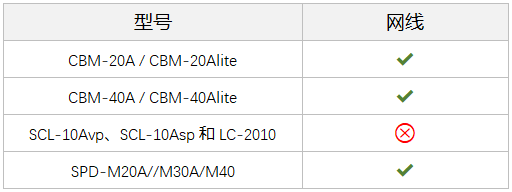

硬件连接

01

将 PC 与 LC 仪器进行连接



系统控制器与 PC 之间通过网线连接。

02

将 PC 连接至CBM-20A / CBM-20Alite、CBM-40A / CBM-40Alite

a. 使用网线将 PC 连接至 CBM-20A / CBM-20Alite、CBM-40A / CBM-40Alite。

b.将 PC 连接至 CBM-20A / CBM-20Alite、CBM-40A / CBM-40Alite 之前，必须使用光纤将各个 LC 单元连接至 CBM-20A / CBM-20Alite、CBM-40A / CBM-40Alite。

03

将 PC 连接至 CBM-20A / CBM-20Alite、CBM-40A / CBM-40Alite和SPD-M20A、SPD-M30A、SPD-M40

a.  将 PC 连接至 CBM和SPD 需要使用交换机。使用网线将 PC 、CBM、SPD连接至交换机。

b.  将 PC 连接至 CBM 之前，必须使用光纤将各个 LC 单元连接至 CBM。

软件设置

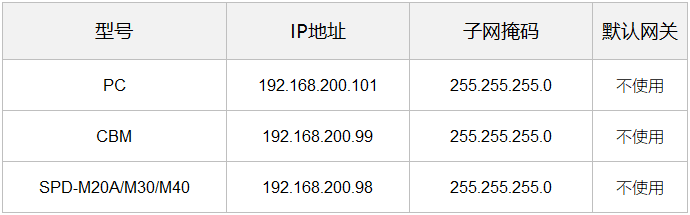

默认IP地址设置：

01

设置 PC 端 IP 地址

a. 打开 控制面板-网络和Internet-网络连接。

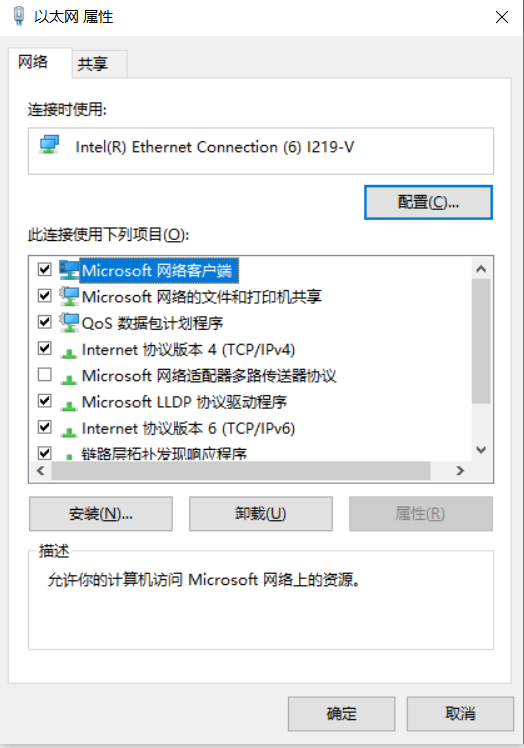

b.  以太网-右键属性。

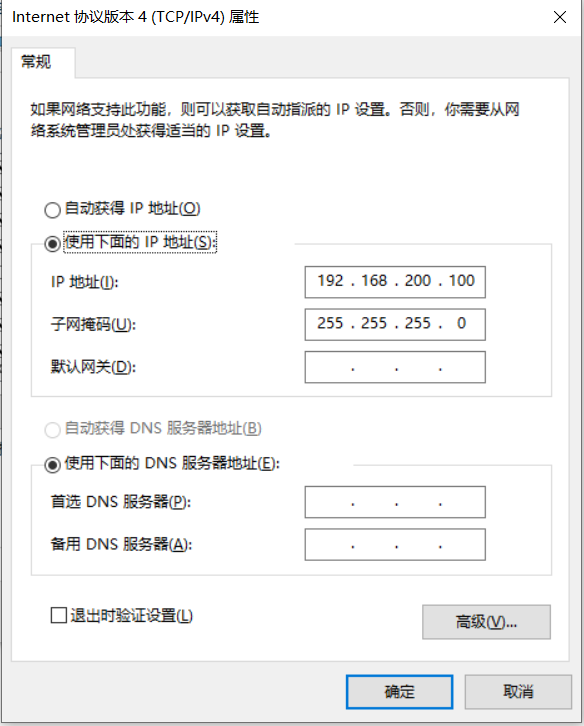

c.  打开Internet协议版本4，更改IP地址为岛津推荐地址。

02

调整 CBM 通讯设备参数

a.  检查网线和光纤已经完成连接，此时仪器Remote信号灯亮。

b.  打开连接至 CBM 的 LC-20A/30A/40A系列单元 (自动进样器、泵或检测器) 的电源。

c. 使用“VP” 键将显示更改为 [CALIBRATION] 模式，并按 “Enter” 进入选择[CBM PARAMETER]。

d. 使用“func”键切换所有项目，并输入参数。

接口2: ETH (ETHERNET)

使用网关0 (默认值）

IP 地址192.168.200.99 （按需调整)

子网掩码255.255.255.0  (按需调整)

e. 关闭 CBM，再次打开 CBM。

03

调整 SPD-M20A/M30A/M40 通讯设备参数

a. 将PC段IP地址暂时更改为岛津推荐IP地址。

b.打开IE浏览器，输入网址 “http://192.168.200.98” 。

c. 使用账号密码登录：

User ID: Admin and Password: Admin.

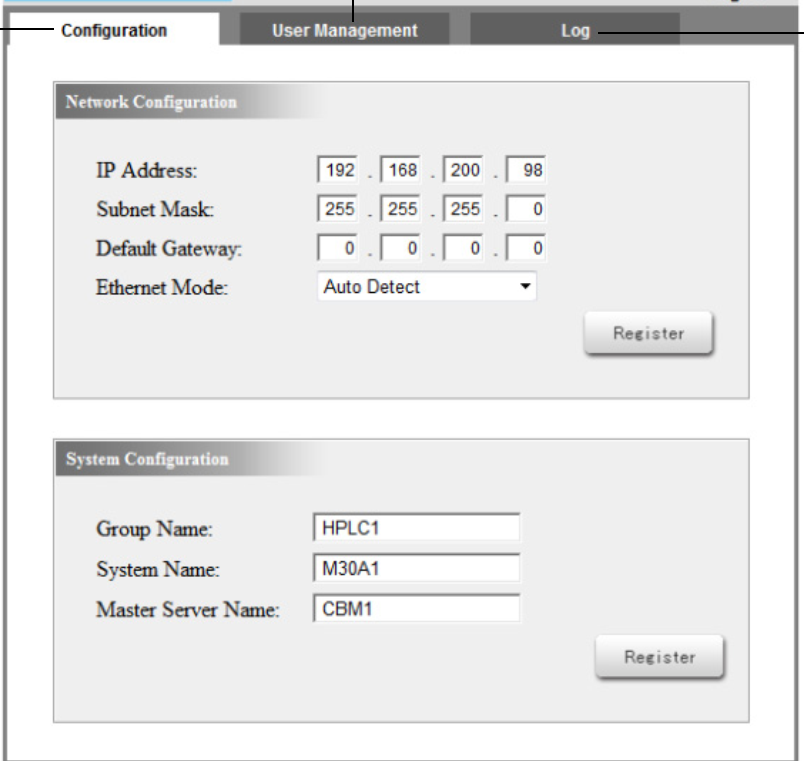

d. 修改IP地址和子网掩码，从配置表中输入IP地址和子网掩码；单击Register按钮完成更改。

e. 恢复PC端IP地址。

完成设置

如果想要检测设置的IP地址情况，按上述步骤检测即可。此时已完成PC端，仪器端IP地址的设定，后续只要IT将PC端的电脑加入内网。

欢迎关注，让更细致的服务从这里起航

作者:
分析计测技术部
