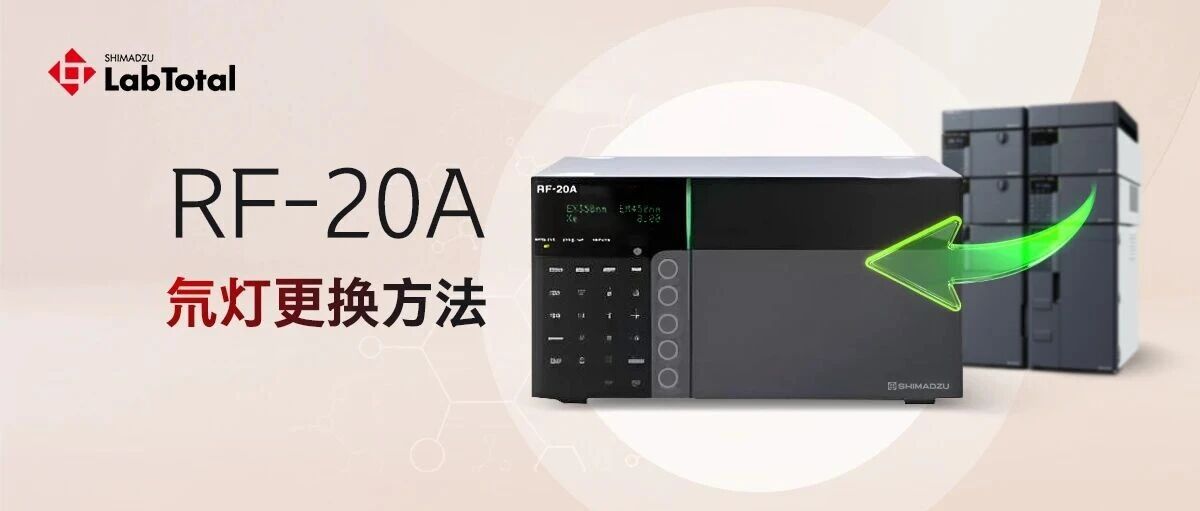

RF-20A氙灯更换方法操作指南

引

言

您的RF-20A仪器是否已经接近或超过2000小时的氙灯使用寿命？请注意！氙灯超期使用存在破裂风险，一旦破裂会损坏仪器。为保障仪器安全，建议定期更换氙灯。



今天，为您整理了一份详细、清晰、图文对照的RF-20A氙灯更换操作指南，助您轻松完成维护任务！

  1. 关闭仪器电源并将电源插头从插座拔出，待氙灯冷却。

  1. 打开前面板及键盘。

  1. 拧松灯罩1的滚花头螺丝（白色），然后取下灯罩1和过滤片。滚花头螺丝（白色）从灯罩1取不下。

4. 取下灯罩2的螺丝(1颗)，拆下灯罩2。

  1. 拧松灯单元正面的螺丝（两颗），螺丝（两颗）可以不拆下。

  1. 如右图所示，抓住灯单元的把手，把灯单元从仪器里取出。

  1. 拧松灯单元上的螺丝(1颗)，将PTFE罩往前拉。

  1. 拧松氙灯上的滚花螺栓，从氙灯的正极拆下电线端子。

  1. 用附属的开口扳手取下固定氙灯于仪器的六角衬套（两颗）。

  1. 将氙灯连同灯架和灯单元拆出。氙灯从灯架里取不出。

  1. 安装氙灯在灯单元里，氙灯带有灯架。安装时要让灯架的两个孔与灯单元的固定位置销吻合。

  1. 安装氙灯到灯单元后，用与拆卸相反的步骤将取下的部件安装回原位。

  1. 更换氙灯时，重新设定氙灯的点灯时间为0。按VP功能组按到MAINTENANCE再按FUNC按到Xe LAMP USED TM。显示氙灯的使用时间和更换报警时间，更换氙灯后输入0，然后按enter，使用时间被复位。

规范的氙灯更换操作，不仅有助于延长仪器使用寿命，更能确保实验数据的准确与稳定。欢迎收藏本篇推文，便于下次维护时随时查阅！若觉得内容实用，也欢迎转发分享，帮助更多用户掌握这项维护技能。

⚠️ 本教程仅供学习参考，实际操作建议由专业人员进行。如在更换或使用过程中遇到任何问题，请及时联系岛津分析客服热线：400-650-0439。
