捋一捋液相自动进样器的内部流路

当今时代在发展，科技在不断进步，行业内的小伙伴们有没有发现，我们身边用手动进样器的人越来越少了？是的，自动进样器因其功能的强大，正在逐渐取代手动进样器，功能强大诚然结构也会复杂。当我们打开进样器门的时候会看到很多管路，那么问题来了，样品怎么走？流动相怎么走？面对自动进样器中复杂的管路时，很多人会有此疑问，故这期就来带大家捋一捋SIL-20A系列自动进样器内的流路走向，一起来解密高压阀、低压阀是如何工作的。

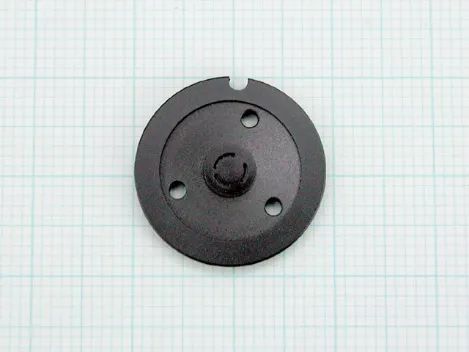

请大家仔细观察它们的中心位置，不难发现定子有孔，转子有槽。阀的工作原理就是通过转动转子，使转子的槽对应定子不同的孔位，从而实现不同孔位的相互连通，达到流路切换的目的。

以上内容已将原理科普完毕，下面进入图文解说环节：一个完整的进样过程！

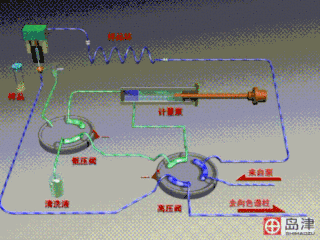

在待机状态下，流动相通过高压阀、样品环、进样针、高压阀进入色谱柱，由于色谱柱的存在，所以此时流路是处于高压状态的，如图1所示。

在进样之前，需要将流路压力释放，以保护低压阀、计量泵，并保证进样量的准确。这时阀的动作是低压阀逆时针旋转60°，高压阀顺时针旋转60°，如图2所示。

此时，吸样流路与清洗口导通，压力可以通过清洗口得到释放，流动相由泵经高压阀直接去向色谱柱，如图3所示。

低压阀顺时针转动30°，进样针从进样口提出并插入清洗口，用清洗液清洗进样针外壁。此时流路已经进入吸样状态，计量泵与样品环及进样针成为通路，如图4所示。

进样针从清洗口提出，插入样品瓶，计量泵柱塞拉出，吸取样品进入样品环。然后，进样针从进样瓶提出，再次插入清洗口，用清洗液清洗进样针外壁，如图5所示。

进样针从清洗口提出，插入进样口，高压阀逆时针旋转60°，此时流路处于进样状态，流动相经过样品环，携带样品通过进样针、进样口、高压阀进入色谱柱，如图6所示。

1、排清洗液

低压阀逆时针旋转30°，计量泵推回柱塞，将计量泵内清洗液经由清洗口排出，此时，流动相经高压阀、样品环、进样针、高压阀进入色谱柱，低压阀、计量泵与之处于断路状态，如图7所示。

2、吸清洗液

低压阀顺时针旋转60°，计量泵柱塞拉出，吸入清洗液，再次清洗进样流路，清洗低压阀，此时计量泵会吸入部分残留的流动相，如图8所示。

图 8

3、排出清洗液

低压阀逆时针旋转60°，计量泵柱塞推回，将泵头内清洗液排出，如图9所示。

4、回到待机状态

低压阀顺时针旋转60°，回到待机状态，如图10所示。

现在，我们将流路搞清楚了，那么问题又来了，仪器使用中我们该如何避免出现进样重现性差、鬼峰、样品残留等问题呢？还有如何对进样流路进行有效的维护呢？下面将根据进样流路的工作流程来做分析。

对于进样流路整体而言，其工作状态下应该充满流动相或清洗液，进入空气或杂质都有可能对进样产生不良影响，因此，高纯度的流动相、清洗液以及充分的排气还是十分必要的。

我们可以看到，阀的动作不会使清洗液进入样品流路，但却可以使流动相进入计量泵中，在进样完毕后的清洗步骤中，计量泵会吸入残留在管路中的流动相，如果流动相中有缓冲盐，而清洗液选用纯有机溶剂的话，就可能导致缓冲盐在计量泵中析出，从而影响进样体积准确性。所以推荐使用含有水相的清洗液。

进样结束后的流路清洗时，计量泵会吸入清洗液并经清洗口排出，同时将清洗口的清洗液置换为新的清洗液，如果清洗液体积（rinse volume）设置过小，会使清洗口的清洗液无法得到充分置换，其中可能残留上一针的样品，所以建议清洗液体积（rinse volume）的设定值大于450μl。

转子通路槽内径大于管路内径，因此流动相或样品溶液从管路进入转子通路槽时，会因内径变大而流速降低，这时就可能有样品或者杂质附着在转子表面，造成污染，堵塞，所以，定期的清洗和保养，才能有效延长使用寿命。

定子与转子既要保证密闭不漏，又要不停的做相对运动，一个进样过程高低压阀的转子会反复转动，因此磨损是必然的。过度磨损可能导致阀体漏液、重现性变差甚至管路堵塞，所以按照相应仪器型号推荐的使用寿命，定期更换定子与转子是相当必要的。
